ST高集成度无线充电IC,大幅提高输电充电能效

2020-02-27来源: EEWORLD关键字:ST

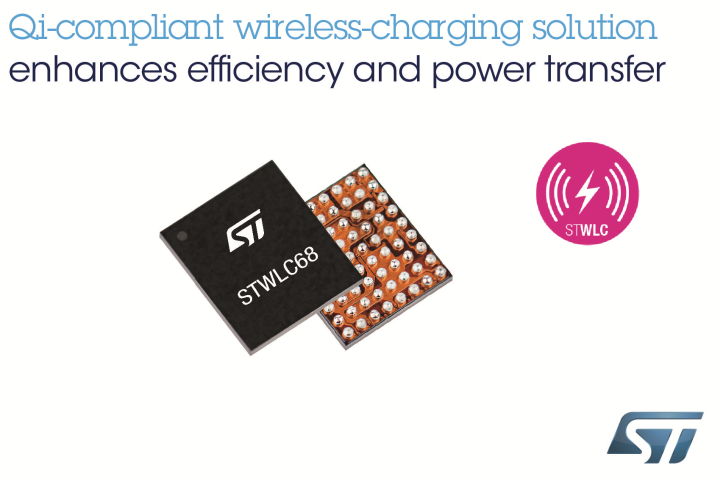

在对大功率和高能效需求日益增长的5G通信时代,意法半导体推出STWLC68系列产品,为市场带来业界领先的,拥有极高传输能效并安全可靠的无线充电解决方案。



意法半导体最新的无线充电产品既可以是高功率接收器,又可以用作电能发射器,实现快速输电和电源共享功能,并具有FOD(异物检测)和其它的重要的意法半导体专有的安全IP技术。





意法半导体的专有高压技术,再加上出色的混合信号设计和完善的质量保证,让客户能够开发并向市场提供最先进的无线充电产品。



STWLC68系列产品集成度很高,需要的外部元器件(BoM) 很少 ,应用范围广泛,从小巧的可穿戴设备,到智能手机、平板电脑等较大的产品都适用。STWLC68符合WPC Qi 1.2.4无线充电标准,完全兼容市场上所有的Qi认证设备。



STWLC68集成功能完整的低阻抗、高压同步整流器和低压降线性稳压器,实现了高能效和低耗散功率,这对于对多余的热量聚集高度敏感的应用至关重要。



片上I2C接口支持在芯片中自定义固件和平台参数,并且可以将配置参数保存到内部OTP存储器。附加的固件修补程序可提高IC的应用灵活性。



为了满足更广泛的应用需求,STWLC68系列适用于0W至5W以及5W以下的解决方案,例如,STWLC68JRH是为满足低功率应用专门设计。



新产品有STEVAL-ISB68RX和STEVAL-ISB68WA两种评估板,方便开发者在标准5W和PCB面积敏感的2.5W低功率应用上对STWLC68JRH原型进行开发和评测。评估套件上手容易,配有排针插座接口,可以轻松连接GPIO引脚和其它重要信号。随板附有一个USB转接板,用于配置芯片寄存器。



STWLC68JRH现已投产,采用3。29mm x 3。7mm x 0。6mm, 72焊球 0。4mm间距WLCSP封装。
