RFID上下游产业链和前景解析

2019-10-25来源: ESM关键字:RFID

从身份证、产品防伪、小区门禁卡系统、高速公路的ETC自动缴费系统、空乘的行李托运牌,RFID技术早已渗透入人们的生活……





RFID即射频识别(Radio Frequency Identification),是一种通信技术,可通过无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标建立物理或光学接触。



RFID可以被当作物体独一无二的身份证,也是物联网中每个物体进行识别、通信和互联的基础。



识别是RFID的核心功能。据公开资料显示,RFID最早被英国用在二战时期,这种技术的基本系统构成包括一个发射器、一个接收机和对应的天线。随着时代的不断发展,RFID的发射器被标签取代,接收器则演变为RFID标签的识读器,而天线则被内置到标签当中。



从身份证、产品防伪、小区门禁卡系统、高速公路的ETC自动缴费系统、空乘的行李托运牌,RFID技术早已渗透入人们的生活。



RFID的分类

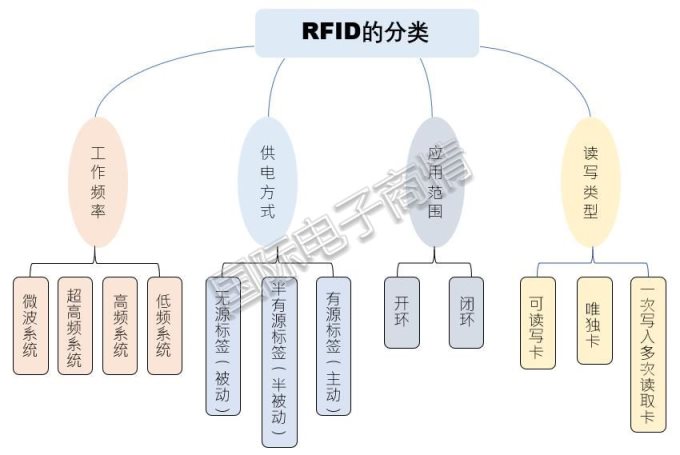

RFID的分类方式有很多种,常用的可以工作频率、供电方式、读写类型和应用范围进行分类。

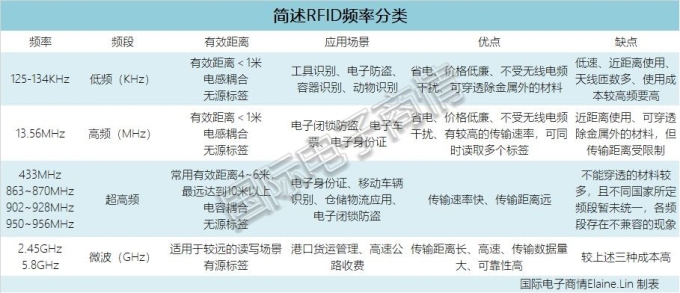

RFID按应用频率的不同分为低频(LF)、高频(HF)、超高频(UHF)、微波(MW),相对应的代表性频率分别为:低频135KHz以下、高频13.56MHz、超高频860M~960MHz、微波2.4G,5.8G。



RFID按照供电方式可以分为无源RFID,有源RFID,以及半有源RFID。无源RFID有读写距离近,价格低廉的优势;而有源RFID可以提供更远的读写距离,但需要电池供电,成本较无源RFID要高一些,适用于远距离读写的应用场合。







RFID的组成



RFID的产业链划分极细,从上游到下游依次为芯片、天线、标签、读写器、中间件、应用软件、系统集成,且每个环节的涉及厂商非常多。



一套完整的RFID系统,主要由读写器、电子标签和数据管理系统三部分组成。



读写器



读写器是将标签中的信息读出,或将标签所需要存储的信息写入标签的装置。根据使用的结构和技术不同,读写器可以是读/写装置,是RFID系统信息控制和处理中心。



在RFID系统工作时,由读写器在一个区域内发送射频能量形成电磁场,区域的大小取决于发射功率。



在读写覆盖区域内的标签被触发,发送存储在其中的数据,或根据读写器的指令修改存储在其中的数据,并能通过接口与计算机网络进行通信。



阅读器的基本构成通常包括:收发天线,频率产生器,锁相环,调制电路,微处理器,存储器,解调电路和外设接口组成。





标签



电子标签则由收发天线、AC/DC电路、解调电路、逻辑控制电路、存储器和调制电路组成。





数据管理系统



数据管理系统主要是作用是将数据信息进行搜集、存储、管理和进一步处理,为用户使用,以及对电子标签进行读写控制。
